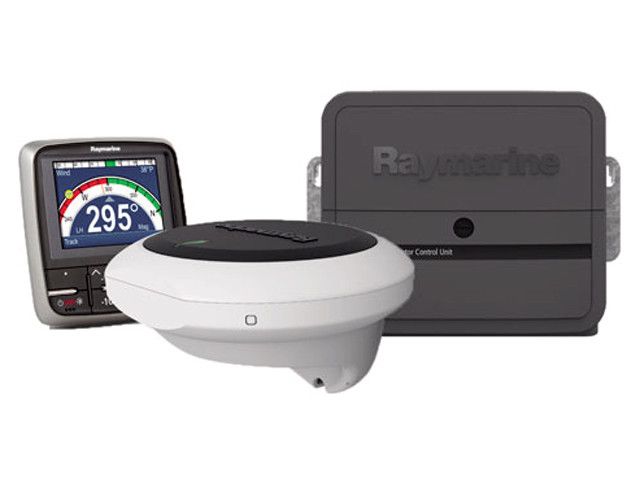

Raymarine EV-200 Sail pack, excl. drive

12 VDV (gevoed via SeaTalk^ng systeem)

10,8 VDC tot 15,6 VDC

Stroomverbruik

(opgenomen via SeaTalk^ngsysteem)

30 mA

SeaTalk^ng LEN

(Load Equivalency Number)

1

3-assen digitale accelerometer

3-assen digitaal kompas

3-assen gyro digital angular rate sensor

SeaTalk^ng

NMEA 2000 DeviceNet (alleen EV-2)

Werktemperatuurbereik: -20ºC tot +55ºC (-4ºF tot +131ºF)

Opslagtemperatuurbereik: -30ºC tot +70ºC (-22ºF tot +158ºF)

Relatieve luchtvochtigheid: max 93% rh

Waterproof rating: IPX 6

Diameter: 140 mm (5.5 in)

Diepte (incl. montagerand): 35 mm (1.4 in)

Diepte (incl. montagebeugel): 95 mm (3.8 in)

0.29 kg (0.64 lbs)

Europe: 2004/108/EC

Australië en Nieuw Zealand: C-Tick, Compliance Level 2

ACU-100: 12 VDC

ACU-200/300/400: 12 VDC of 24 VDC

ACU-100: 10,8 VDV tot 15,6 VDC
ACU-200/300/400: 10,8 VDC tot 31,2 VDC

Vermogen geleverd aan aandrijving

ACU-100: maximum continu 7 A (aan voedingsspanning)

ACU-200: maximum continu 15 A (aan voedingsspanning)
ACU-300: maximum continu 5 A (aan voedingsspanning)
 ACU-400: maximum continu 30 A (aan voedingsspanning)

Bekrachtiging koppeling

ACU-100/300: geen koppeling uitgang
ACU-200: tot 2.0 A continu, naar keuze 12/24VDC

ACU-400: tot 4 A continu aan - 12 VDC op 12 VDC systeem, 24 VDC op 24 VDC systeem, 12 VDC op 24 VDC systeem

ACU-100: Roerstandgever, Voeding, Aandrijving, Massa

ACU-200: Roerstandgever, Sleep switch, Voeding, Aandrijving, Koppeling, Massa
ACU-300: Roerstandgever, Sleep switch, Voeding, Solenoid drive out/ return, Massa
ACU-400: Roerstandgever, Sleep switch, Voeding, Aandrijving, Koppeling, Massa, Digital Input/Output

ACU-100: 300 mA (12 VDC)

ACU-200/300/400: 300 mA (12/24 VDC)

ACU-100: levert geen spanning aan SeaTalk^ng
ACU-200/300/400: 20 mA (12 VDC)

1

ACU-100: levert geen spanning aan SeaTalk^ng

ACU-200/300/400: 3 A bij 12 VDC (afgezekerd op 3 A)

SeaTalk^ng

Mechanische Lineaire Aandrijfunits

Drive Type

Type 1

12VDC: M81130

Type 2 Short

12VDC: M81131

24VDC: M81133

Type 2 Long

12VDC: M81132

24VDC: M81134

Maximum waterverplaatsing

11.000 kg

(24,000 lb)

15.000 kg

(33,000 lb)

20.000 kg

(44,000 lb)

Max duw/trekkracht

295 kg (650 lb)

480 kg (1,050 lb)

480 kg (1,050 lb)

Maximum slag

300 mm (12")

300 mm (12")

400 mm (16")

Hard-over (aanslag tot aanslag) tijd

11 seconden

11 seconden

14 seconden

Maximum roer koppel

735 nm

(6,500 lb.in)

1.190 nm

(10,500 lb.in)

1.660 nm

(14,700 lb.in)

Stroomverbruik

18-36 W

48-72 W

48-72 W

Te gebruiken corepack

EV-200

EV-400

EV-400
